Jacek Szkutnik1, Monika Litko1, Ingrid Różyło-Kalinowska2

1
Zakład Zaburzeń Czynnościowych Narządu Żucia Uniwersytetu Medycznego w Lublinie
Kierownik: dr n. med. Jacek Szkutnik
2Samodzielna Pracownia Propedeutyki Radiologii Stomatologicznej i Szczękowo-Twarzowej Uniwersytetu Medycznego w Lublinie
p.o. kierownik: prof. zw. dr hab. n. med. Ingrid Różyło-Kalinowska


ARTYKUŁ UKAZAŁ SIĘ W MS 5/2018

Praca recenzowana

Wstęp

Obserwacje ostatnich lat wskazują na gwałtowny wzrost liczby chorych z dysfunkcją układu ruchowego narządu żucia. Zaburzenia te obok próchnicy i chorób przyzębia stają się jednym z najbardziej nasilonych problemów klinicznych w stomatologii. Zaburzenia czynnościowe stawów skroniowo-żuchwowych (ssż), a wśród nich zaburzenia stosunków wewnątrzstawowych i funkcjonowania kompleksu głowa żuchwy–krążek stawowy są prawdopodobnie najczęściej występującymi schorzeniami u pacjentów z dysfunkcją układu ruchowego narządu żucia.

Podstawowym badaniem w diagnostyce dysfunkcji narządu żucia jest badanie kliniczne w postaci analizy wolnych ruchów żuchwy i trzasków w ssż podczas tych ruchów oraz badanie palpacyjne zarówno ssż, jak i mięśni narządu żucia wraz z analizą objawów bólowych (1). Niemniej jednak dokładną diagnozę zaburzeń wewnątrzstawowych ssż nie zawsze można postawić wyłącznie w oparciu o badanie kliniczne, gdyż metody kliniczne diagnostyki tych zaburzeń, w tym oceny położenia krążka stawowego ssż, mają pewne udokumentowane ograniczenia (2, 3).

Niewątpliwie postęp w rozwoju technik wizualizacji i wprowadzenie nowych metod radiologicznych poszerzają znacznie możliwości diagnostyczne dysfunkcji układu ruchowego narządu żucia. Zastosowanie znajduje wiele technik obrazowania, wśród nich tomografia rezonansu magnetycznego (MR), tomografia komputerowa z wiązką promieniowania w kształcie stożka (ang. cone beam computed tomography, CBCT), a nawet ultrasonografia (USG) (4, 5).

Celem pracy było przedstawienie roli diagnostyki obrazowej w dysfunkcji narządu żucia na podstawie opisu przypadku i przeglądu piśmiennictwa.


Opis przypadku

Pacjent K.D., lat 24, zgłosił się do Zakładu Zaburzeń Czynnościowych Narządu Żucia Uniwersytetu Medycznego w Lublinie z powodu samoistnych i sprowokowanych ruchem dolegliwości bólowych okolicy przedusznej prawej i lewej oraz kątów żuchwy wraz z bólami głowy głównie okolicy skroniowej prawej i lewej. Natężenie bólu w skali VAS ocenił na 9 po stronie prawej i 3 po stronie lewej.

W badaniu klinicznym zakres czynnego odwodzenia żuchwy wynosił 50, biernego 55 mm ze skorygowanym zbaczaniem żuchwy w stronę prawą. Zakres wysuwania wynosił 9 mm, ruchów bocznych: w prawo 13 mm, w lewo 10 mm. Ruchom żuchwy towarzyszyły obustronne trzaski podczas odwodzenia i przywodzenia żuchwy oraz trzask w prawym ssż podczas wysuwania i ruchu w lewo. Stwierdzono bolesność palpacyjną obu mięśni skroniowych i żwaczy, okolicy mięśni skrzydłowych bocznych, prawego ssż, okolicy zażuchwowej prawej, mięśni czworobocznych oraz mięśnia mostkowo-obojczykowo-sutkowego prawego.

W celu oceny położenia głów żuchwy w ssż oraz wykluczenia zmian morfologicznych narządu żucia wykonano badanie tomografii stożkowej CBCT o dużym polu obrazowania, w zwarciu nawykowym. W badaniu stwierdzono asymetrię ustawienia głów żuchwy w panewkach – prawa głowa żuchwy była ustawiona bardziej dotylnie niż lewa. Z kolei lewa głowa żuchwy była ustawiona centralnie w panewce w płaszczyźnie przednio-tylnej, ale wysunięta do dołu w porównaniu z prawą głową żuchwy (ryc. 1). Na przekrojach czołowych prawa głowa żuchwy miała kształt wypukły, a lewa była spłaszczona, co może wskazywać na zmiany zwyrodnieniowe (ryc. 2). W badaniu CBCT nie stwierdzono obecności zmian zapalnych okołowierzchołkowych, które mogłyby być przyczyną dolegliwości bólowych, jak też zmian zapalnych zatok obocznych nosa.
Szkutnik ryc. 1

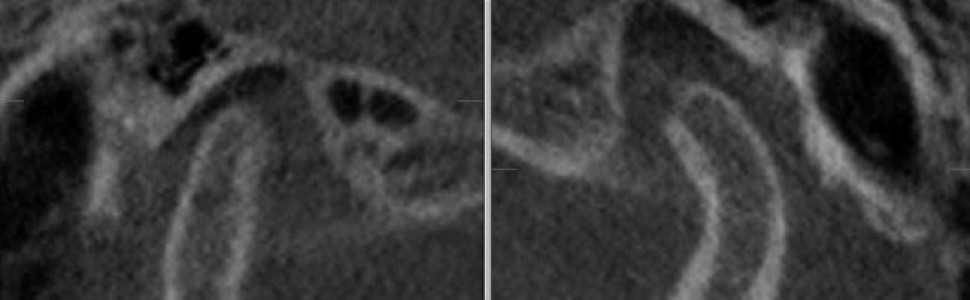

Ryc. 1. Przekroje strzałkowe ssż w tomografii stożkowej ukazują asymetrię ustawienia głów żuchwy w panewkach – prawa głowa żuchwy ustawiona bardziej dotylnie niż lewa. Lewa głowa żuchwy jest ustawiona centralnie w panewce w płaszczyźnie przednio-tylnej, ale wysunięta do dołu w porównaniu z prawą głową żuchwy.

Szkutnik ryc. 2
Ryc. 2. Przekroje czołowe ssż. Prawa głowa żuchwy ma kształt wypukły, a lewa jest spłaszczona.

Następnie wykonano badanie ultrasonograficzne (USG) w celu oceny funkcji krążka stawowego ssż oraz mięśni narządu żucia. W prawym stawie skroniowo-żuchwowym stwierdzono doprzednie przemieszczenie krążka stawowego w zwarciu, które utrzymywało się w rozwarciu (ryc. 3 i 4). W lewym stawie skroniowo-żuchwowym krążek stawowy był położony na szczycie głowy żuchwy w zwarciu i rozwarciu (ryc. 3 i 4). Nie stwierdzono przerostu mięśni żwaczy ani patologii w obrębie mięśni mostkowo-obojczykowo-sutkowych, jak też powiększonych regionalnych węzłów chłonnych.

 Szkutnik ryc. 3

Ryc. 3. Przekroje strzałkowe ssż w zwarciu w badaniu USG. Widoczne doprzednie przemieszczenie krążka stawowego w prawym ssż. W lewym ssż krążek stawowy jest położony na szczycie głowy żuchwy.

Szkutnik ryc. 4

Ryc. 4. Przekroje strzałkowe ssż w rozwarciu w badaniu USG. Utrzymuje się doprzednie przemieszczenie krążka w prawym ssż. W lewym ssż krążek znajduje się na szczycie guzka.

Na podstawie uzyskanych wyników badań zastosowano repozycyjną szynę zgryzową oraz terapię manualną narządu żucia. Po trzymiesięcznym leczeniu uzyskano poprawę modelu ruchomości żuchwy. W związku z utrzymywaniem się silnych dolegliwości bólowych zlecono dodatkowo badanie tomografii rezonansu magnetycznego (MR), w którym w zwarciu stwierdzono obustronne doprzednie przemieszczenie krążków stawowych (ryc. 5). W zwarciu na przekrojach czołowych widoczne było spłaszczenie powierzchni stawowej lewego ssż (ryc. 6). W rozwarciu pozycja obydwu głów żuchwy była doprzednia w stosunku do szczytów guzków stawowych, a nad głowami żuchwy leżały pasma przednie krążków stawowych. Przemieszczenie głowy żuchwy było bardziej nasilone w prawym stawie skroniowo-żuchwowym (ryc. 7).

 Szkutnik ryc. 5a

 Szkutnik ryc. 5b

Ryc. 5a i 5b. Przekroje strzałkowe MR ssż w zwarciu, obrazy PD-zależne. Doprzednie przemieszczenie krążków w prawym (a) i lewym (b) ssż.

Szkutnik ryc. 6a

Szkutnik ryc. 6b

Ryc. 6a i 6b. Przekroje czołowe MR ssż w zwarciu, obrazy PD-zależne. Widoczne spłaszczenie powierzchni stawowej lewego ssż.

Szkutnik ryc. 7a

Szkutnik ryc. 7b
Ryc. 7a i 7b. Przekroje strzałkowe MR ssż w rozwarciu, obrazy PD-zależne. Doprzednie położenie głów żuchwy w obydwu ssż, nad głowami żuchwy widoczne pasma przednie krążków stawowych.


Omówienie

Rola badania MR w diagnostyce stawów skroniowo-żuchwowych jest ugruntowana i uznaje się je za złoty standard. Już w 1997 roku Amerykańska Akademia Radiologii Stomatologicznej i Szczękowo-Twarzowej w swoim stanowisku poświęconym obrazowaniu stawu skroniowo-żuchwowego uznała MR za najskuteczniejszą metodę obrazowania krążka stawowego (6). W cytowanej pracy ultrasonografia została natomiast oceniona negatywnie we wszystkich analizowanych kategoriach zmian patologicznych ssż, w tym patologii krążka stawowego.

Do zalet ultrasonografii należą: duża dostępność, brak znanych szkodliwych działań niepożądanych (nawet u ciężarnych i dzieci), obrazowanie w czasie rzeczywistym i w wysokiej rozdzielczości, a przy tym relatywnie niski koszt w porównaniu z innymi metodami, takimi jak TK, CBCT czy MR (7, 8). Jedną z wad ultrasonografii jest duża zależność od umiejętności i doświadczenia osoby wykonującej badanie (9). Kolejna niedogodność istotna w diagnostyce ssż to brak możliwości obrazowania struktur położonych poniżej nienaruszonej powierzchni kości, ponieważ wiązka ultradźwięków jest odbijana od gęstego obiektu, jakim jest blaszka zbita kości. Z uwagi na to zjawisko ssż nie jest w pełni dostępny w badaniu USG – możliwe jest uwidocznienie tylko torebki stawowej, krążka stawowego i blaszki zbitej na powierzchni górno-bocznej głowy żuchwy (10). Kolejnym ograniczeniem badania ultrasonograficznego ssż są zmiany zwyrodnieniowe prowadzące do zwężenia przestrzeni stawowej oraz powstawanie osteofitów, które jeszcze bardziej zmniejszają obszar dostępny dla wiązki ultradźwiękowej (11). Z tych względów USG jest niechętnie stosowane w diagnostyce ssż i preferowaną metodę obrazowania stanowi MR (12).

Do udokumentowanych zastosowań ultrasonografii w dysfunkcji narządu żucia i obrazowaniu stawów skroniowo-żuchwowych należą zaburzenia wewnętrzne (13) oraz przemieszczenie krążka, zwłaszcza doprzednie z repozycją i bez repozycji (14-19). Nie ma natomiast wyników badań opisujących boczne lub dotylne przemieszczenia krążka (20).

Czułość, specyficzność i dokładność USG w obrazowaniu ssż wahają się w szerokich granicach, np. wg Melisa i wsp. (21) czułość USG w ocenie przemieszczenia krążka określana jest na 13-100%, specyficzność na 62-100%, a dokładność na 51,8-100%. W metaanalizie (22) obejmującej 1096 pacjentów z 11 badań łączna czułość wykrywania doprzedniego przemieszczenia krążka z repozycją wyniosła 83%, a specyficzność 85%. Z kolei dla doprzedniego przemieszczenia krążka bez repozycji czułość i specyficzność wynosiły odpowiednio 72% i 90%.

Najnowsza metaanaliza poświęcona wartości USG w wykrywaniu przemieszczenia krążka stawowego ssż została oparta na 16 pracach i łącznie 1747 ssż, a wyniki badań USG zostały porównane ze złotym standardem, jakim była tomografia MR. Dodatni współczynnik predykcji dla przemieszczenia krążka w zwarciu i w rozwarciu wyniósł odpowiednio 22% i 41%, dla przemieszczenia krążka z repozycją i bez repozycji odpowiednio 35% i 41%, a ujemny współczynnik predykcji wyniósł 21% i 27%. Na tej podstawie stwierdzono, że badanie USG może być dobrym narzędziem obrazowania diagnostycznego uzupełniającego badanie kliniczne u pacjentów z podejrzeniem przemieszczenia krążka stawowego. Podkreślono przy tym wartość wykonywania nie tylko badań statycznych w zwarciu i rozwarciu, ale i badania dynamicznego (23).

Jedną z wad badania MR jest brak sygnału gęstych struktur, takich jak blaszka zbita kości (6). W przypadku zmian zwyrodnieniowych ssż bezsygnałowe są także wyrośla kostne. Z tego względu wartość MR w diagnostyce zmian tkanki kostnej zbitej jest ograniczona, a o stanie kości wnioskuje się na podstawie sygnału szpiku kostnego (5). Uzupełnieniem badania MR może być tomografia stożkowa CBCT jako badanie bardziej dostępne dla stomatologów niż medyczna tomografia stożkowa (TK), a przy tym pozwalające na obrazowanie ssż w cienkich przekrojach przy relatywnie niskiej dawce promieniowania rentgenowskiego. Alkhader i wsp. (24) porównali wartość CBCT i MR w diagnostyce zmian w tkance kostnej ssż i stwierdzili, że czułość MR była niska. Według przeglądu systematycznego, który przeprowadzili Ma i wsp. (25), wielkość woksela nie wpływa na dokładność badania CBCT w diagnostyce zmian w komponentach kostnych ssż. Według metaanalizy opartej na 8 publikacjach i 976 ssż dodatni iloraz wiarygodności dla CBCT ssż wynosi 5,2, a ujemny 0,38 (25). Dokładność diagnostyczna CBCT w zmianach patologicznych dotyczących wyrostka kłykciowego jest porównywalna z wielorzędową tomografią komputerową (multi-slice computed tomography, MSCT) (26), a wyższa niż pantomografii i tomografii liniowej w wykrywaniu nadżerek blaszki zbitej (27).


Wnioski

Wprawdzie tomografia MR jest złotym standardem w diagnostyce przemieszczenia krążka stawowego, jednak tomografia stożkowa CBCT ma znaczenie w obrazowaniu zmian w elementach kostnych ssż. Ultrasonografia może być uzupełniającym badaniem w obrazowaniu przemieszczeń krążka stawowego.
